副方芯片內集成了 8A 的N溝道m(xù)osfet輸出推動級, 外部可以并聯N溝道雙mosfet將最大輸出電流提升至60A
產品中裝備了普通變壓器或平板變壓器
文章來源:http://www.okbt.com.cn/
磁隔離的IGBT驅動器的原理框圖(2SC0108T):

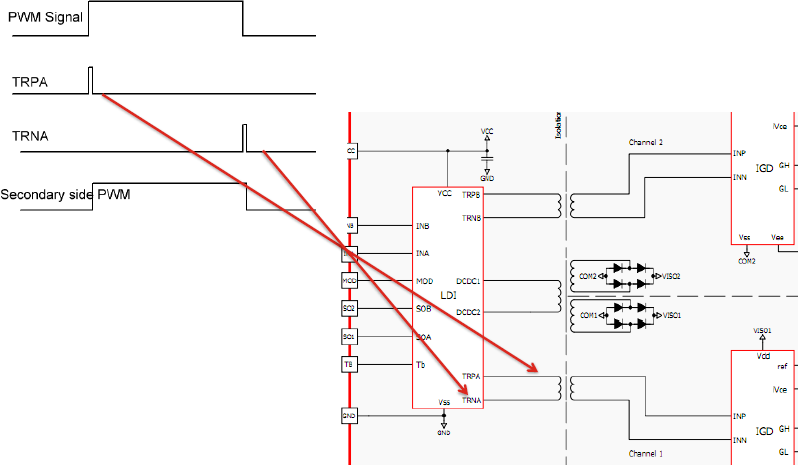

原方與副方芯片傳輸信息的原理:
SCALE-2原方芯片介紹
1. SCALE-2原方芯片集成了DC/DC電源所需要的控制電路以及1對用在推挽逆變電路上的Mosfet,如上圖右側所示。
2. A,B通道的隔離信號變壓器的推動級
3. 其他邏輯電路
SCALE-2原方芯片的照片(LDI):

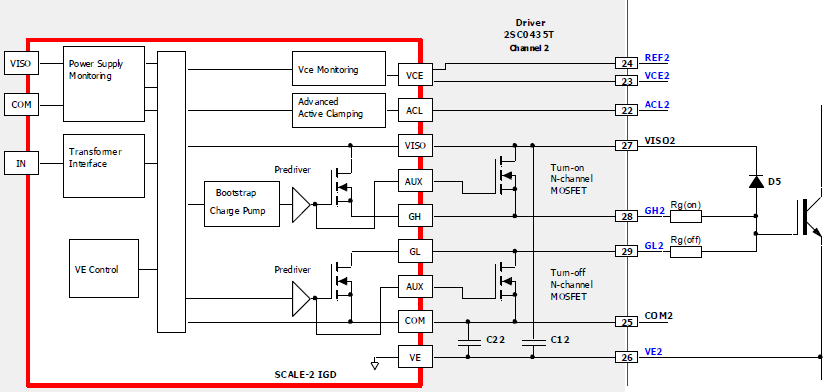

副方芯片的原理框圖:
SCALE-2 副方芯片的照片(IGD):
